Handleiding AV-installatie Henry Dunantweg

Toelichting

In deze handleiding leggen we uit hoe je de AV installatie in de aula  op de Henry Dunantweg bedient.

De installatie beschikt over 1x HDMI voor beeld en geluid en 2x een Microfoon voor spraak.

Voldoet dit niet dan zullen er spullen gehuurd moeten worden.

Beeldschermen

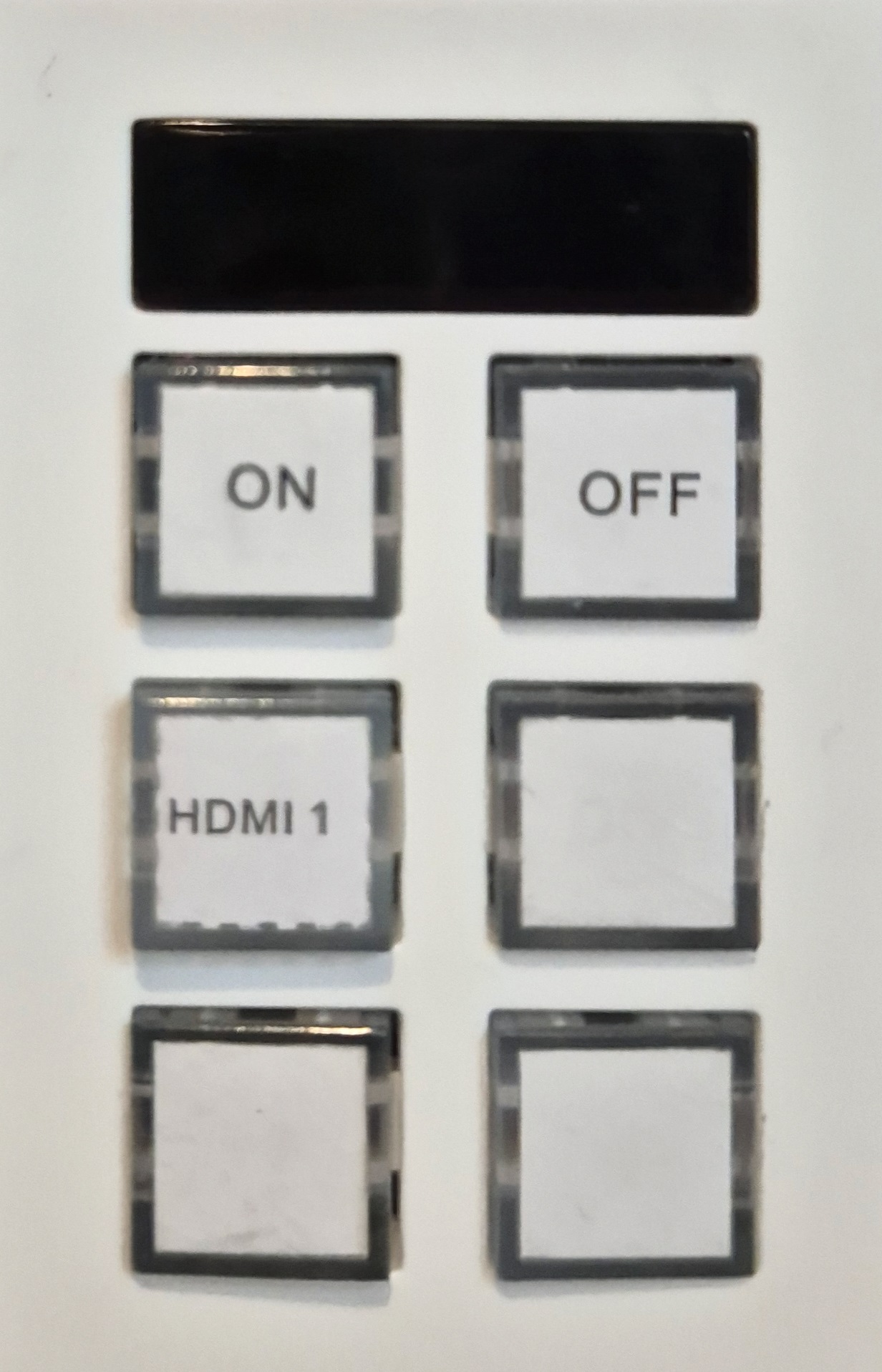

• Bediening: Links op de goot zit een bedieningspaneel voor de beeldschermen.


  • On: Alle Beeldschermen gaan aan
  • Off: Alle Beeldschermen gaan uit
  • HDMI 1: Alle TVs worden naar HDMI gezet. (Met deze knop wissel je tussen HDMI 1 en 2. Aleen HDMI 1 is in gebruik. Na het drukken op de knop zie je op de Beeldschermen welk kanaal hij zit)

Geluid

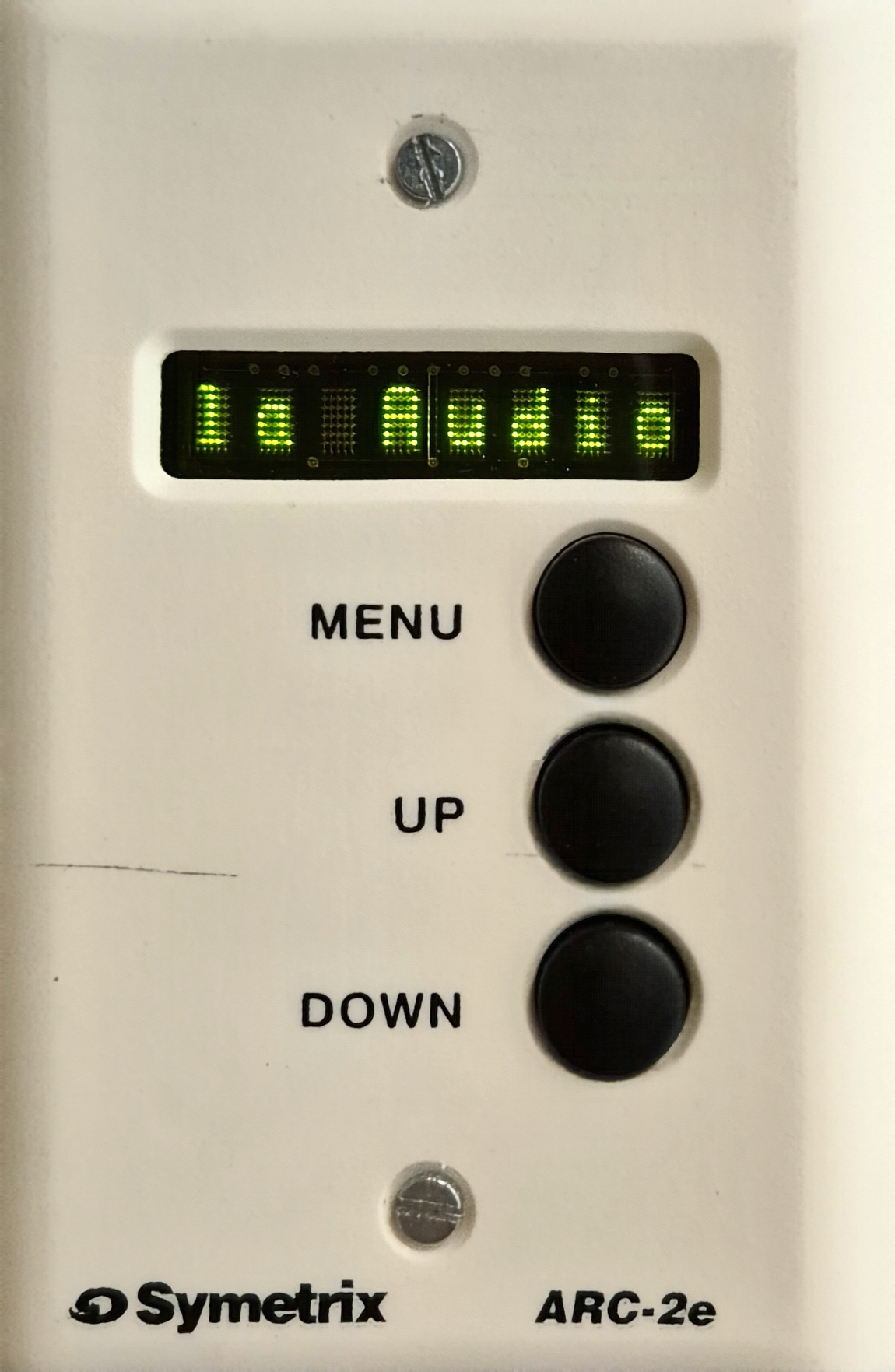

• Bediening: Rechts op de muur zit een bedieningspaneel voor het geluid.



• Up & Down: Knoppen om door het menu te navigeren
• Menu:
  • Presets:  Voorgeprogrammeerde geluid opties
    • HDMI: Alleen geluid via HDMI aansluiting
    • MICS: Alleen geluid via de microfoons
    • MICS+HDMI: Geluid via microfoons en de HDMI aansluiting.
    • Alles uit: Geen geluid.
  • Mic 1 Volume: Volume aanpassen van Microfoon 1 met de Up & Down knoppen.
  • Mic 2 Volume: Volume aanpassen van Microfoon 2 met de Up & Down knoppen.
  • HDMI Volume: Volume aanpassen van HDMI met de Up & Down knoppen. (Kijk ook naar de volume instellingen van het aangesloten apparaat)

Laptop

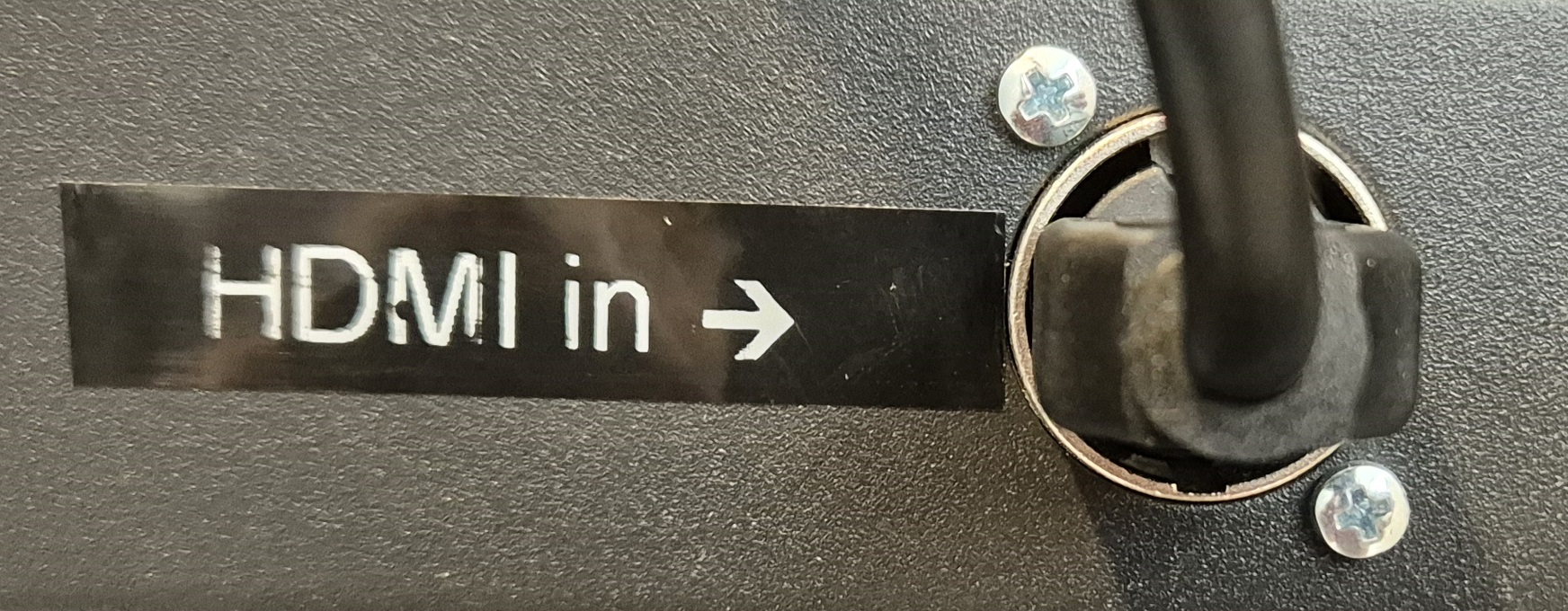

• HDMI: Voor beeld en geluid sluit een Laptop/Chrombook aan met een HDMI kabel op de aansluiting in de installatie kast. (Er is er maar 1 HDMI aansluiting en standaard zit hier de diavoorstelling op aan gesloten, deze kan dan worden los gekoppeld)

Microfoon:

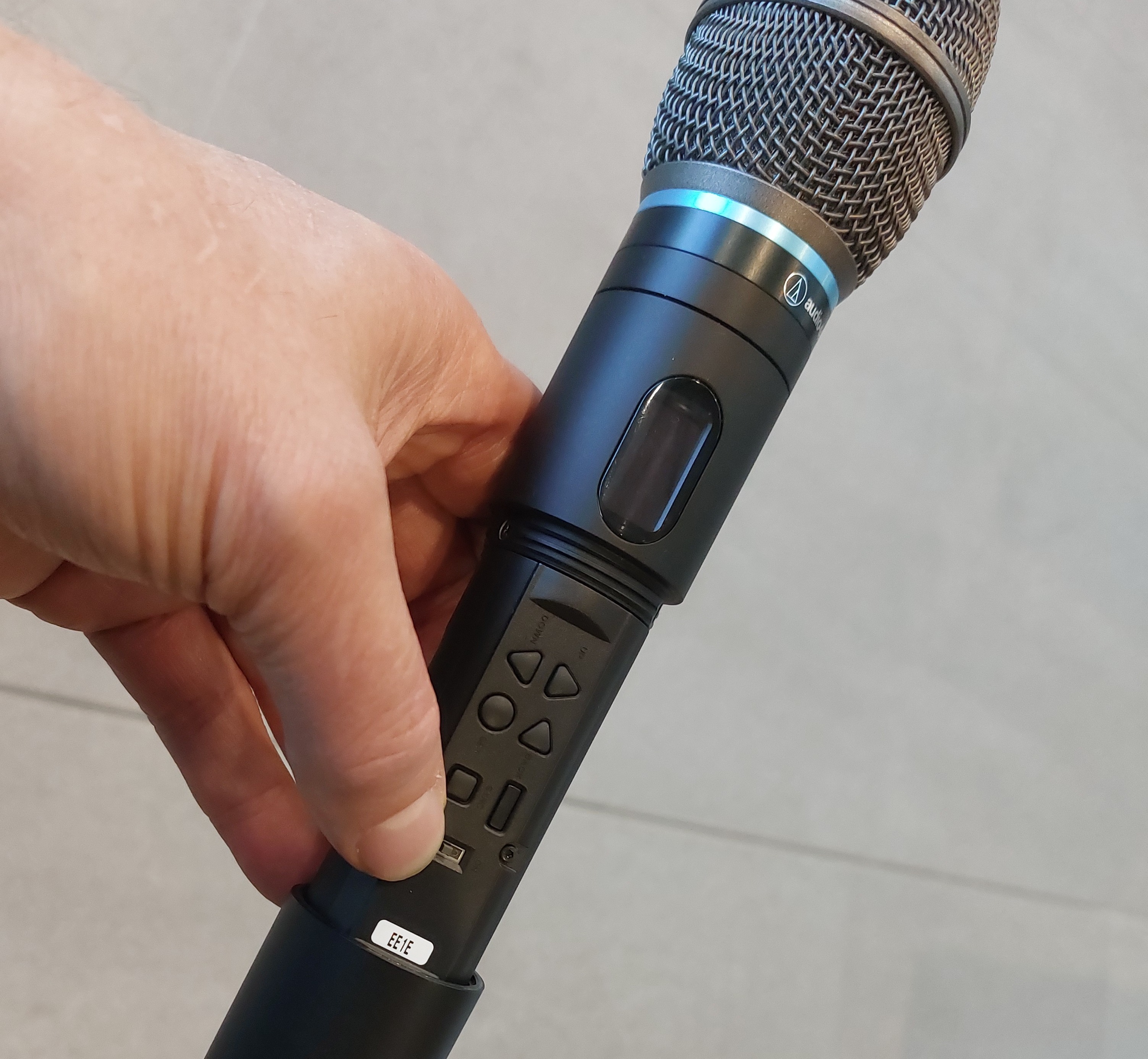

• Aan/Uit: Draai Halverwege de handgreep open en zoek naar het kleine aan/uit schakelaar. Zie afbeelding.


Klaar?

• Schakel de microfoons uit.
• Zet de versterker uit door het geluid bedieningspaneel op "Alles uit".
• Sluit de diavoorstelling weer aan op de HDMI aansluiting.
• Zet de Beeldschermen uit met de "Off" knop.

Problemen?

• 1 of meerdere scherm zijn zwart?
  • Druk nogmaals op de "On" knop om te controleren of ze wel aan staan.
  • Druk op de "HMDI 1" knop op het bedieningspaneel om alles weer naar HDMI te zetten.
    LET OP! mogelijk gaan alle schermen naar kanaal HDMI 2 en zijn alle schermen nu zwart. Druk nogmaals op "HDMI 1" om alles naar het kanaal HDMI 1 te zetten.

• Microfoon geen geluid?

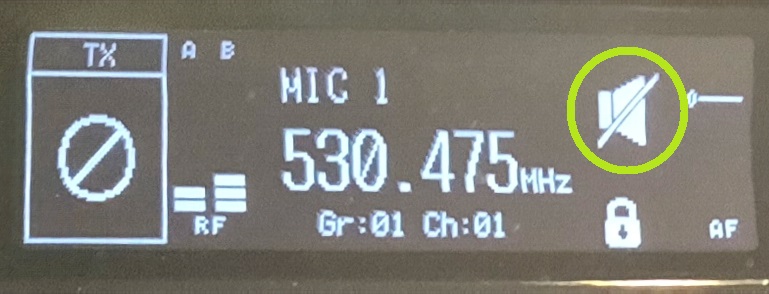

  • Als de microfoon uit staat zie je dit symbool op de ontvanger.
  • Staat de schakelaar wel op aan? is de batterij dan op?
  • Staat het geluid op Mics of Mics+HDMI?
  • Staat het volume van de Microfoon hard genoeg?

• Apparaat aangesloten geen beeld?
  • Staat het scherm op het apparaat op dupliceren/mirror?
    • Windows:
    • Chrome:
  • Staan de beeldschermen aan en op HDMI 1?

• Geen geluid van het aangesloten apparaat?
  • Staat de volume op de Laptop/Chromebook aan?
  • Staat het geluid op de bedieningspaneel op HDMI of MICs+HDMI?
  • Controleer het volume van HDMI op het geluid bedieningspaneel.
